當下全球半導體產業競爭持續聚焦先進封裝、晶圓測試與微納制程技術迭代,Chiplet 異構集成、2.5D/3D 封裝、WLP 晶圓級封裝、第三代半導體器件量產提速,對各類精密工裝、微孔陣列構件、晶圓模板、微流控零部件提出前所未有的制造標準。半導體零部件內部微米級微結構的成型精度、孔壁垂直度、表面光潔度、尺寸一致性,直接影響芯片封裝良率、測試穩定性與器件長期可靠性。傳統蝕刻、激光切割、CNC 切削、沖壓等減材加工工藝,受物理原理限制,普遍存在側蝕、殘余應力、熱影響區、深寬比不足等先天短板,難以滿足高端半導體微米乃至亞微米制造需求。深耕精密電鑄領域 26 年的深圳卓力達,持續迭代半導體專屬脈沖電鑄工藝,依托原子級電化學增材制造優勢,攻克多項微結構制造難題,全方位助推國內半導體行業實現微米級技術升級,加速高端精密零部件國產化替代進程。
行業調研數據顯示,2026 年國內半導體封測市場規模穩步增長,先進封裝市場增速持續領跑。隨著國內晶圓廠、封測企業不斷擴產,晶圓植球模板、微濾片、精密定位治具、微孔陣列掩膜、半導體微流控構件需求持續攀升。高端半導體零部件硬性指標持續收緊:最小成型微孔低至 5μm,尺寸公差穩定控制在 ±0.005mm 以內,部分精細結構要求公差達到 ±0.001mm;微結構深寬比可達 1:50,孔壁垂直度≥92°,內壁無毛刺、無階梯起伏;工件無加工殘余應力,超薄板材長期高低溫工況下不翹曲、不變形。同時產品必須滿足萬級潔凈生產要求,杜絕金屬微粒脫落、表面污染,防止造成芯片短路、封裝不良。嚴苛的制造門檻,倒逼上游精密加工企業進行工藝革新,精密電鑄憑借獨特的成型機理,逐步成為半導體微結構制造主流工藝路線。
長期以來,國內半導體高端精密零部件制造受制于傳統加工工藝短板。化學蝕刻作為成熟減材工藝,天然存在側蝕現象,高密度微孔陣列容易出現尺寸不均、邊緣塌陷,無法實現超高深寬比結構成型;機械沖壓依靠外力擠壓成型,超薄金屬板材極易回彈形變,微結構拉伸失真,模具開發周期長、改款成本高,不適合半導體產品快速迭代;激光切割會產生明顯熱影響區,切口出現氧化層、熔融掛渣與微裂紋,破壞金屬金相組織,降低零部件尺寸穩定性;CNC 微銑加工微細結構效率低下、材料損耗大,微小毛刺難以徹底清除,極易污染晶圓制程。眾多中小加工廠商工藝管控能力有限,批量產品精度波動大,難以進入頭部封測企業供應鏈。多重因素疊加下,大量高端半導體電鑄工裝、晶圓模板長期依賴海外采購,交付周期漫長、定制響應滯后、采購成本居高不下,供應鏈安全風險突出。
區別于各類減材制造方案,精密電鑄屬于原子級增材成型工藝。深圳卓力達依托自研半導體專用電鑄體系,以高精度光刻母模為載體,通過精準調控脈沖電流、鍍液組分、溫度與流體環境,令鎳鈷合金、高純鎳金屬離子有序沉積復刻母模圖形。整個成型過程常溫進行,無機械接觸、無高溫灼燒、無切削應力,從根源規避形變、熱損傷、邊緣毛刺等常見缺陷,完美契合半導體行業高精密、高潔凈、高可靠性的生產要求。
在核心精度控制層面,深圳卓力達全線搭載激光直寫光刻制模系統,母模圖形對位精度可達 ±1μm,為高精度復刻奠定基礎。通過多級分段脈沖電沉積技術,有效平衡鍍層均勻性與晶粒致密性,成品孔徑、孔距、厚度公差穩定可控,微孔陣列整體位置偏差控制在 3μm 以內。工藝可一次性成型圓孔、方孔、異形階梯孔、漸變厚度結構、雙面復合圖形,無需二次粘接與組裝。依托優化后的鍍液配方與動態噴淋系統,工件內壁光滑平整,表面粗糙度低至 Ra0.05μm,無需額外拋光工序,能夠有效減少錫膏掛壁、微粒附著等問題,大幅提升晶圓植球、錫膏印刷工序良率。
超薄無應力成型能力,是卓力達電鑄服務半導體產業另一大核心優勢。先進封裝大量使用 0.03–0.1mm 超薄精密模板,微小應力便會引發板面翹曲,導致印刷偏移、植球漏球。卓力達在生產全流程建立應力管控體系,優化沉積速率降低鍍層內應力,配合真空負壓工裝、分級緩釋后處理工藝,電鑄成品平整度≤0.003mm,在反復升溫、加壓量產工況下尺寸漂移極小。依托鎳鈷合金電鑄配方,工件硬度可達 HV600 以上,耐磨性能優異,可承受數十萬次連續循環作業,使用壽命顯著優于進口蝕刻模板,有效降低封測企業耗材更換成本。
潔凈生產與材質適配能力充分匹配半導體嚴苛準入標準。深圳卓力達設立萬級半導體專屬潔凈車間,配備獨立超純水循環清洗線、等離子表面活化、真空鈍化處理工序,嚴格管控粉塵與有機污染物。針對不同應用場景,企業可靈活選用高純鎳、鎳鈷合金等材質,成品耐酸堿、耐腐蝕,適配晶圓清洗、植球、封裝等多種制程環境。企業建立完整的微米級檢測體系,配備三維輪廓儀、高倍率金相顯微鏡、全自動影像測量儀,對孔徑、垂直度、平面度、厚度進行 100% 全檢,所有工藝參數、檢測數據長期存檔,實現全流程質量追溯。公司通過 ISO9001 質量管理體系認證,配套電鑄液閉環再生系統,金屬離子回收率超 95%,廢液無害化循環使用,滿足半導體制造綠色低碳發展要求。
柔性化交付模式,適配半導體行業研發迭代節奏。卓力達采用可重復使用光刻母模替代硬質模具,3–5 天即可完成樣品打樣,圖紙修改無需高額開模費用,能夠快速配合芯片設計公司、封測企業開展新品驗證。全自動電鑄生產線可靈活承接小批量試樣與大規模量產訂單,量產良品率穩定維持 99.5% 以上。相較海外同類產品,同等規格下綜合采購成本下降 40% 至 60%,同時依托大灣區區位優勢,快速響應深圳、東莞、長三角半導體企業現場技術對接需求。

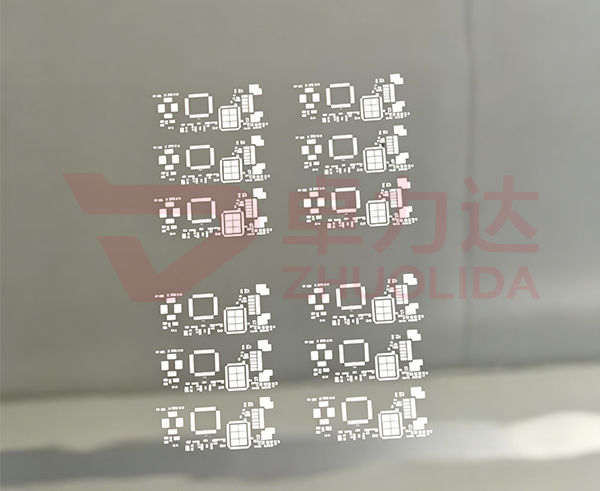

目前,深圳卓力達精密電鑄產品已批量應用于國內多家頭部封測廠商。在晶圓級封裝、FC 倒裝芯片領域,微米級電鑄晶圓植球模板、錫膏印刷鋼網微孔均勻、脫模效果優異,有效減少少錫、橋連、漏植等不良;在晶圓測試環節,高精度電鑄限位構件、微濾片潔凈度高,有效阻隔雜質,保障測試數據穩定;在 MEMS 器件、微流控芯片制造領域,一體成型高密度微通道構件,助力微納器件性能持續突破。
持續技術創新是企業深耕半導體賽道的核心驅動力。深圳卓力達每年提取營收 5% 投入工藝研發,組建專業材料工藝團隊,重點攻堅亞微米級超精細電鑄、超高深寬比微結構成型、特種合金電鑄等前沿方向。同時向前延伸技術服務能力,為客戶提供結構仿真、工藝可行性評估、公差優化等前置技術支持,從產品設計階段規避成型缺陷,縮短新品研發周期。
業內專家分析,先進封裝競爭本質是微納精密制造能力的比拼,微米級零部件制造水平,直接決定國產半導體產業鏈綜合競爭力。長期以來,高端電鑄精密構件被海外廠商占據,而深圳卓力達成熟穩定的國產化電鑄方案,有效補齊產業鏈短板,幫助眾多半導體企業降低供應鏈風險。
微米鑄芯,賦能封測革新。面向未來,深圳卓力達將持續深耕半導體精密電鑄賽道,不斷迭代微米、亞微米級成型工藝,持續完善從設計仿真、快速打樣到大規模量產一站式服務體系。企業將進一步加強與國內晶圓廠、封測企業、科研院校產學研協同創新,攻克更多 “卡脖子” 微結構制造難題,以穩定可靠的精密電鑄制造能力,持續助推國內半導體行業邁向更高精度、更高良率、自主可控的全新發展階段,為先進封裝產業高質量發展持續注入精密智造動能。
