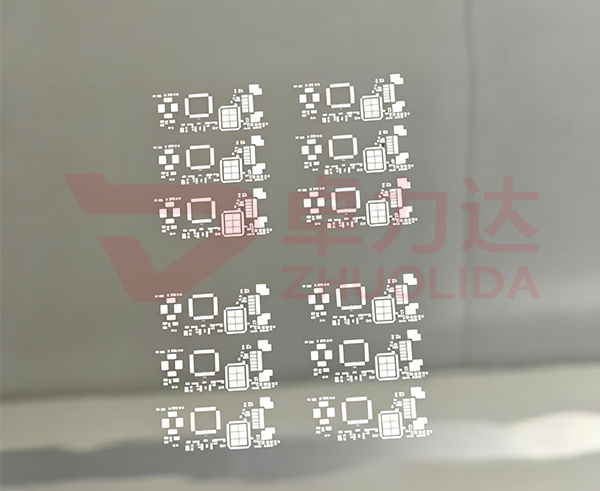

隨著 AI 算力芯片、高端處理器、HBM 高速存儲芯片需求持續爆發，FCBGA 先進封裝技術快速迭代，芯片 I/O 數量持續提升、凸點間距不斷縮小，植球工藝成為決定封裝良率與芯片長期可靠性的核心工序。BALL MASK 植球定位鋼網作為植球工序關鍵精密工裝，承擔錫球精準限位、助焊劑定向印刷核心作用。鋼網微孔孔徑精度、孔壁光潔度、陣列位置一致性、超薄板面尺寸穩定性，直接影響錫球偏移、漏植、橋連、虛焊等不良缺陷。傳統激光切割鋼網、蝕刻鋼網受加工機理限制，存在熱影響區、內壁掛渣、側蝕喇叭口、殘余應力翹曲等先天短板，難以滿足超細間距 FCBGA 大規模量產要求。深耕精密電鑄領域 26 年的深圳卓力達，針對性開發半導體 BALL MASK 專屬電鑄成套工藝，依托原子級電化學增材成型優勢，攻克高密度超細微孔制造難題，推動 BALL MASK 鋼網邁入微米級精密制造新階段，加速先進封裝精密工裝國產化替代進程。
行業數據顯示，國內 ABF 載板與 FCBGA 先進封裝產能持續擴張，算力芯片拉動超細間距植球工藝持續升級。新一代高端 FCBGA 封裝對 BALL MASK 鋼網設立嚴苛技術指標：微孔孔徑公差控制在 ±2μm 以內，整片鋼網微孔陣列位置偏差≤3μm；孔壁垂直光滑、無熔融殘渣、無階梯紋路、無喇叭口；超薄基材無殘余應力，長期循環作業不翹曲、孔徑無漂移；鎳鈷合金基材高硬度耐磨，支持數萬次連續植球作業。BALL MASK 微小制造缺陷，極易造成錫球定位偏移、錫膏涂布不均、相鄰焊點橋連，大幅提升封測產線報廢成本。面向更小凸點間距、更高引腳數量的封裝發展趨勢，傳統加工鋼網精度瓶頸日益凸顯，精密電鑄逐步成為高端 BALL MASK 鋼網主流技術路線。
長期以來，BALL MASK 鋼網制造深受傳統減材工藝多重瓶頸制約。化學蝕刻鋼網天然存在側蝕效應，微孔上下口徑不一致形成喇叭口結構，錫膏、助焊劑極易掛壁殘留，植球定位穩定性差，無法適配超細間距 FCBGA 植球場景；激光切割鋼網加工過程產生明顯熱影響區，微孔內壁形成縱向紋路與熔融金屬掛渣，即便后續拋光處理仍難以徹底清除。持續量產過程中殘渣不斷堆積，產線需要頻繁停機清洗，直接降低封測產線稼動率。與此同時，激光加工會在基材內部留存切削應力，長時間循環使用后板面張力失衡，出現局部形變、孔徑緩慢漂移，大批量生產一致性難以保障。
受制于工藝短板，國內高端 FCBGA 產線使用的高密度 BALL MASK 電鑄鋼網長期大量依賴海外采購，交付周期漫長、樣品改樣成本高昂、售后技術響應滯后，產業鏈供應鏈安全風險突出。在此背景下，精密電鑄憑借無側蝕、圖形復刻精度高、孔壁鏡面光滑、低應力成型的獨特優勢，成為 BALL MASK 超細間距植球鋼網最優制造路線。深圳卓力達立足大灣區半導體精密制造產業集群優勢，搭建 BALL MASK 鋼網專屬全鏈路電鑄生產體系，從高精度母模制備、脈沖電沉積、應力緩釋、萬級潔凈后處理到微米級檢測實現全流程閉環管控，系統性解決傳統鋼網各類制程痛點。
精密電鑄區別于蝕刻、激光等減材制造路線，以高精度 LDI 光刻母模作為載體，通過精準調控多級脈沖電流、鍍液組分、槽體流體環境，驅動鎳鈷合金金屬離子有序定向沉積，完整復刻母模微孔圖形。整個成型流程常溫完成，無機械擠壓、無高溫灼燒、無切削損傷，從根源規避喇叭口開孔、內壁毛刺、板材翹曲形變等行業通病。卓力達結合多年半導體工裝制造經驗，持續優化電沉積參數與晶粒控制方案，完美匹配 FCBGA 算力芯片 ABF 載板植球定位工況需求。
在核心微米級精度管控層面，深圳卓力達全線搭載激光直寫光刻制模系統，母模圖形對位精度可達 ±1μm，為高密度微孔陣列成型筑牢基礎。通過分段式脈沖電沉積工藝提升鍍層晶粒致密性，有效降低鋼網內部殘余應力。成品微孔孔徑公差穩定控制在 ±2μm 以內，整片鋼網上千個微孔陣列位置偏差小于 3μm，孔壁垂直度優于 92°，內壁光滑接近鏡面，錫球限位順暢，有效減少卡球、偏移、橋連等不良。工藝支持整片集成分區差異化孔徑布局、異形定位孔、高密度矩陣微孔一體成型，無需二次拼接加工，滿足多規格 FCBGA 載板定制化植球生產需求。
耐磨性能與尺寸穩定性直接決定 BALL MASK 鋼網使用壽命與量產持續性。卓力達采用高硬度鎳鈷合金電鑄配方，成型鋼網硬度顯著高于普通不銹鋼激光鋼網，耐摩擦、抗疲勞性能突出，可承受數十萬次連續植球作業，有效延長鋼網更換周期，降低封測企業耗材綜合成本。企業建立完整全流程應力管控體系，原材料預處理搭配成型后分級緩釋恒溫處理，超薄電鑄鋼網平面度優異，長時間連續作業、溫變環境下不易形變，保障全天量產孔徑尺寸穩定統一。
潔凈生產與品質檢測體系匹配半導體先進封裝工廠高標準準入規范。深圳卓力達設立萬級半導體專屬潔凈車間，配備獨立超純水多級清洗、等離子表面活化、真空鈍化處理工序，嚴格管控粉塵微粒附著，避免微粒掉落污染 ABF 載板與芯片焊點。企業搭建微米級閉環檢測實驗室，配備三維輪廓儀、全自動影像測量儀、高倍率金相顯微鏡，對孔徑、孔距、厚度、平面度、孔壁質量執行 100% 全檢，所有工藝參數、檢測數據長期存檔，實現產品全生命周期質量追溯。公司通過 ISO9001 質量管理體系認證，自建電鑄液閉環循環再生系統，金屬離子回收率超 95%，廢液無害化循環復用，契合半導體制造綠色低碳發展方向。
柔性化交付模式適配先進封裝行業快速迭代節奏。卓力達采用可重復使用光刻母模，3–5 天即可完成樣品快速打樣，圖紙調整無需高額開模費用，便于載板廠、封測企業開展多版本工藝驗證。全自動電鑄生產線可靈活承接研發小批量試樣與大規模量產訂單，量產良品率穩定維持 99.5% 以上。對比進口同規格電鑄 BALL MASK 鋼網，綜合采購成本下降 40% 至 60%，依托深莞區位優勢，能夠快速響應華南、長三角半導體集群企業現場技術對接需求。
當前，深圳卓力達微米級電鑄 BALL MASK 鋼網已批量導入國內多家頭部載板廠商與封測企業，廣泛應用于 FCBGA 算力芯片、高速接口芯片 ABF 載板植球制程。量產數據反饋，采用卓力達電鑄鋼網后，錫球定位精準度大幅提升，漏植、偏移、橋連不良顯著下降，產線停機清洗頻次明顯減少，有效提升封裝良率與設備稼動率。除 BALL MASK 植球鋼網之外，同款電鑄工藝還可延伸應用于 FLUX MASK 助焊劑鋼網、ABF 植球鋼網、半導體錫膏印刷模板、微流控微孔工裝等精密構件，實現半導體多場景技術復用。
持續技術創新是卓力達深耕半導體先進封裝配套賽道的核心競爭力。企業每年提取營收 5% 投入電鑄工藝研發，研發團隊重點攻堅亞微米級超精細微孔成型、超高深寬比結構、長效耐磨表面改性等前沿方向。同時向前延伸技術服務能力，可為客戶提供鋼網微孔布局仿真、植球工藝匹配、公差優化等前置技術支持，從產品設計階段規避定位缺陷，縮短新品研發驗證周期。
業內專家分析，先進封裝競爭持續下沉至上游精密工裝制造能力，BALL MASK 鋼網微孔成型水平，直接影響國產 FCBGA 產業鏈綜合競爭力。長期以來高端高密度電鑄植球定位模板被海外廠商占據，供應鏈安全風險突出，深圳卓力達成熟穩定的國產化電鑄解決方案，有效補齊先進封裝配套短板，助力國內 ABF 載板產業自主可控。
微米精鑄微孔，穩固植球根基。面向算力芯片產業廣闊發展前景，深圳卓力達將持續深耕半導體精密電鑄賽道，不斷迭代微米、亞微米級成型工藝，持續完善從設計仿真、快速打樣到大規模量產一站式服務體系。未來，企業將持續加強與國內載板企業、封測廠商產學研協同創新，攻克更多超精細微孔制造難題，以穩定可靠的精密電鑄制造能力，持續助推 BALL MASK 鋼網微米級技術升級，助力國產先進封裝產業高質量發展，為 AI 芯片、高端處理器產業鏈自主創新持續注入精密智造動能。
